道路橋プレキャストPC床版継手部の連続モニタリング
概要
- 施工場所
- 福島県

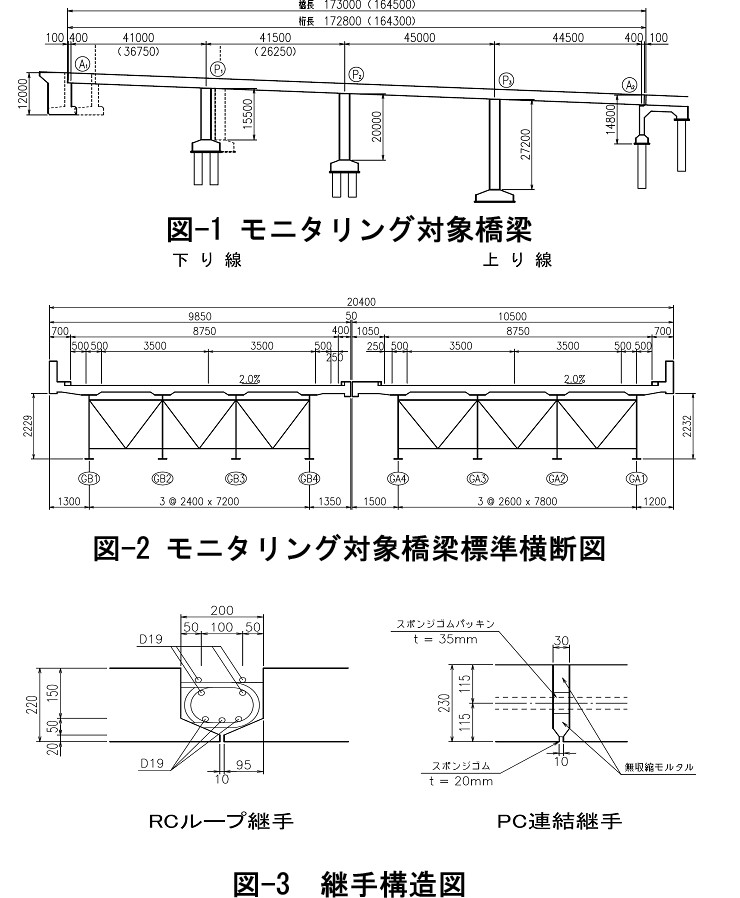

- 構造物
- 鋼4径間連続鋼鈑桁橋
- 実施時期
- 2017年ー2018年
- モニタリングの目的
- 道路橋の更新工事では、損傷が著しいRC床版を撤去し、耐荷力・耐久性に優れるPC床版への取替工事が行われる。道路交通への影響を最小限にするためにプレキャスト床版を採用されるケースが一般的となっているが、プレキャスト床版には現場の継手部が必要となるため、その部位への設計・施工上の配慮が必要となる。
当該橋梁にて採用されたPC連結継手部の機械的特性を調査するため、OSMOS光学ストランドセンサにより約１年間の連続モニタリングを実施した。 - モニタリングシステム

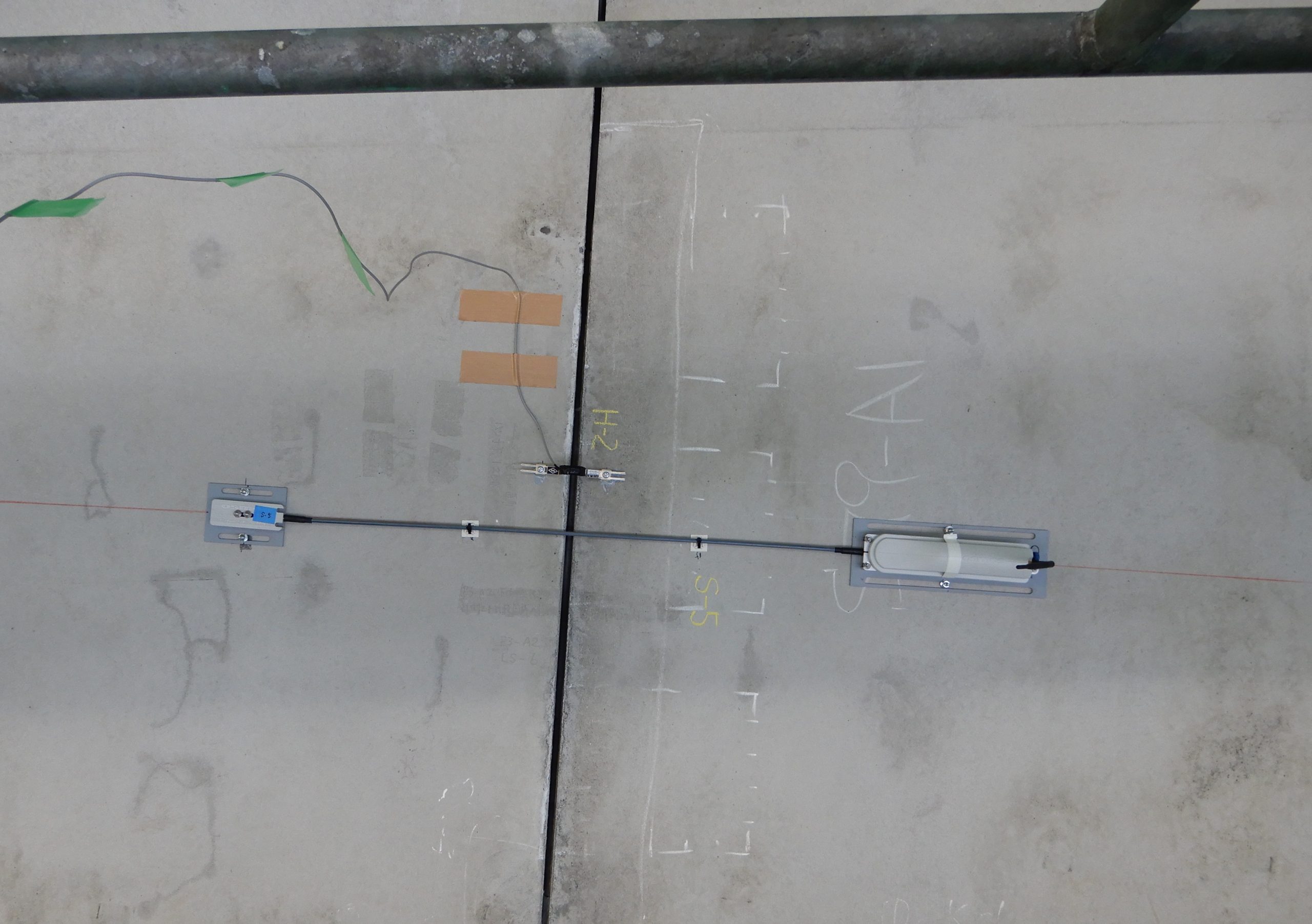

- PC連結継手部間の挙動を確認するため、取扱い性とあわせてコストの観点から無線式LIRIS OSセンサが採用された。
また比較検証のため、プレキャスト床版の一般部およびＲＣ継手部などを含む複数個所にセンサを設置した。
利用システム ： 無線式LIRIS OS（光学ストランドセンサ） - 結果・管理者のメリット

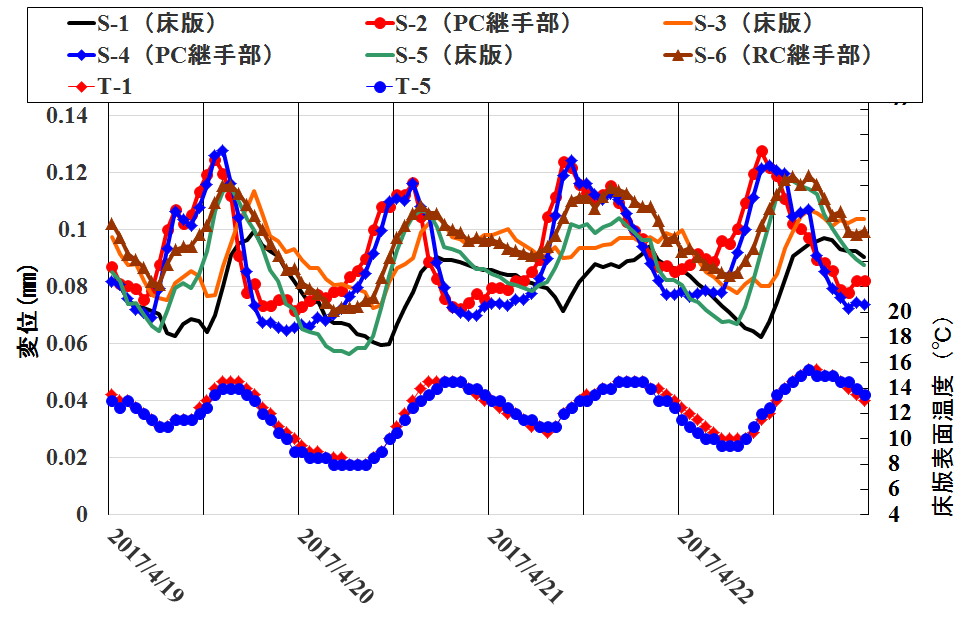

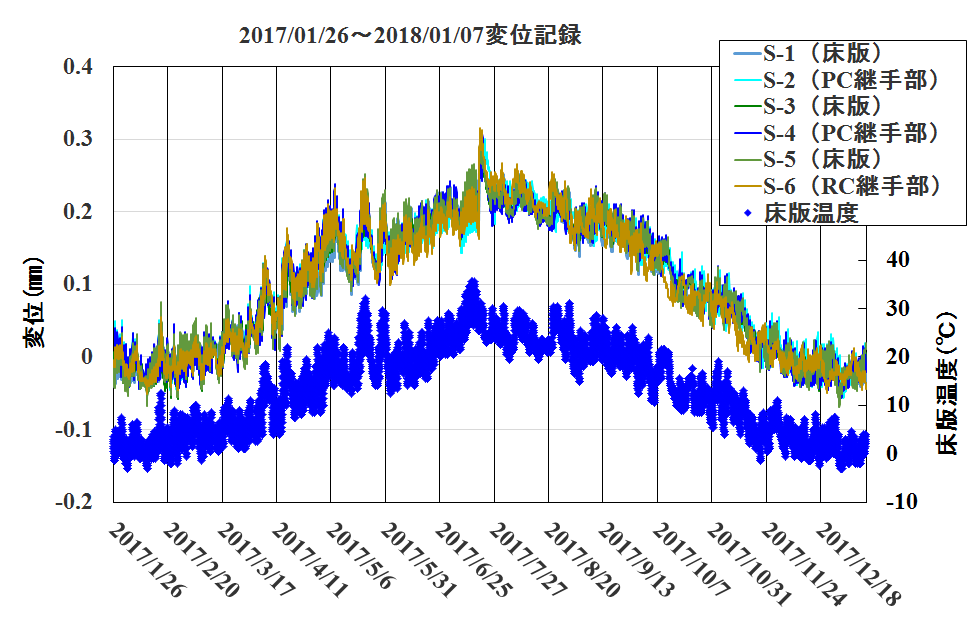

- ・プレキャスト床版の一般部と継手部それぞれに無線式光ファイバセンサを設置し，約一年間変位計測を実施した結果、安定した計測値を得ることができた。
・計測結果から、プレキャスト床版の継手部において、過大なひずみの発生などは確認されなかった。
・一方で、RC ループ継手部とPC 連結継手部では変位量が若干異なることがわかった。継手部の構造的な変化を検知できる可能性があることが示唆される。
